EAE HDM84 – sett med 4 mobile løftesøyler, 32 tonn - 8,0 tonn per søyle

Bruksområder

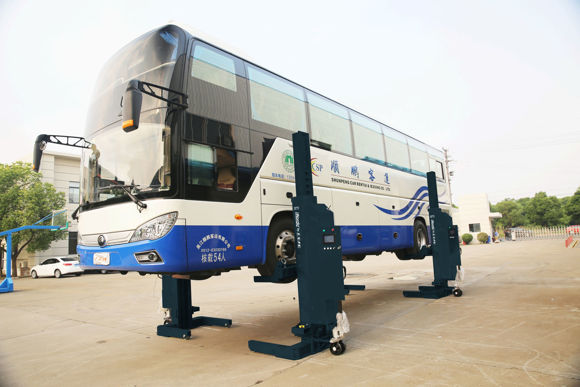

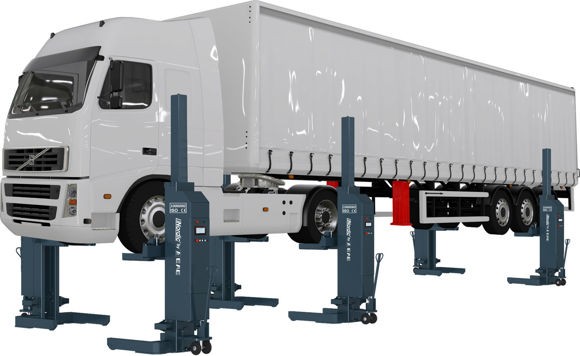

• Service, reparasjon og vedlikehold av lastebiler, busser og andre tunge kjøretøy.
• Verksteder som trenger mobile løftesøyler som kan plasseres etter kjøretøyets akselavstand.
• Løfting under hjulene på kjøretøy med dekkdiameter innenfor systemets spesifikasjoner.

Egenskaper

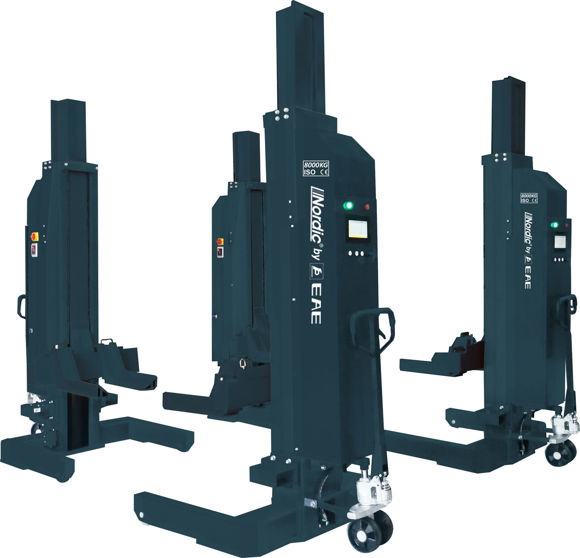

• Sett med fire mobile elektrohydrauliske løftesøyler.
• Løftekapasitet på 8 000 kg per søyle og 32 000 kg samlet.
• Batteridrift og trådløs kommunikasjon gir fleksibelt oppsett uten forbindelseskabler mellom søylene under trådløs bruk.
• HDM-serien støtter både trådløs og kablet signaloverføring.
• HMI-skjerm for nettverksoppsett, valg av driftsmodus og visning av løfteparametere.
• ID-kortsystem for aktivering og tilgang til betjeningen.
• Elektronisk overvåking og synkronisering av løftebevegelsen.
• Elektrisk frigjøring av de mekaniske sikkerhetslåsene.
• Nødstopp på hver søyle og akustisk varsling ved siste del av senkingen.

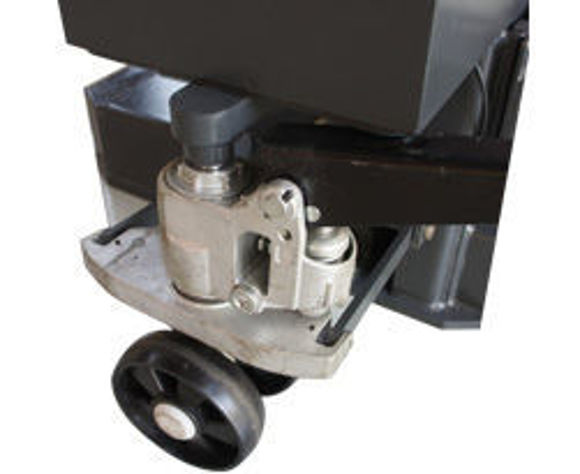

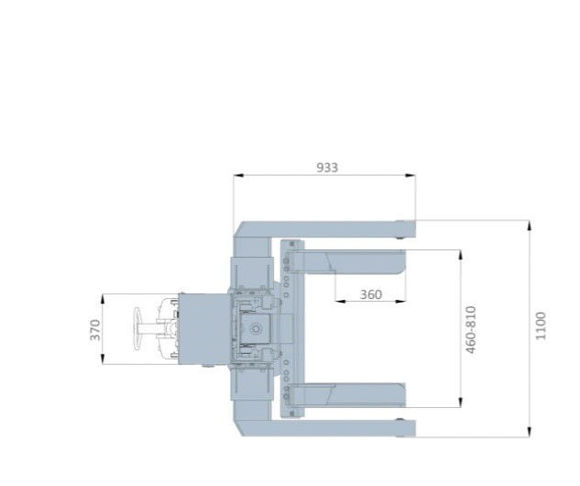

• Justerbare hjulgafler og integrert transportmekanisme for flytting av søylene.
• HDM-serien støtter konfigurasjoner med opptil 48 søyler, avhengig av systemversjon og godkjent oppsett.

Tekniske data

• Produsent: EAE.
• Settbetegnelse: HDM84.
• Søylemodell: HDM8.
• Varenummer: EEHDM84.
• Antall søyler: 4 stk.
• Løftekapasitet per søyle: 8 000 kg.
• Samlet løftekapasitet: 32 000 kg.

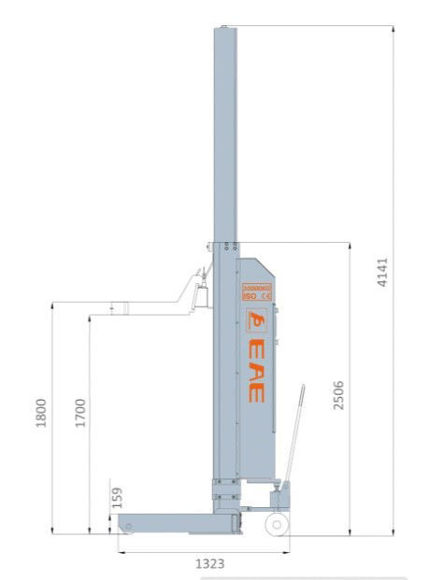

• Maksimal løftehøyde: 1 800 mm.
• Minimumshøyde: 159 mm.
• Løftetid ved nominell belastning: ca. 85 sekunder.
• Motoreffekt: 2,2 kW per søyle.
• Oljetank: 14 liter per søyle.
• Trykkbegrensning: 22 MPa, iht. EAE-katalogen 2026.
• Dekkdiameter: 500–1 250 mm.
• Søylehøyde: 2 260 mm, iht. EAE-katalogen 2026.
• Maksimal totalhøyde ved løft: 3 957 mm.
• Låsefrigjøring: Elektrisk.
• Styrespenning: DC 24 V.

Strømtilkobling

• Løftesystemet er batteridrevet.
• Hver søyle har egen lader for AC 110–240 V / 1-fas.
• 230 V / 1-fas benyttes ved lading i norsk installasjon.

Leveres med

• Fire EAE HDM8 mobile løftesøyler.
• Batterier og lader på hver søyle.
• HMI-betjening og ID-kortleser.
• Justerbare hjulgafler.
• Integrert transportmekanisme.
• System for kommunikasjon og synkronisering mellom søylene.

Anbefalt tilbehør

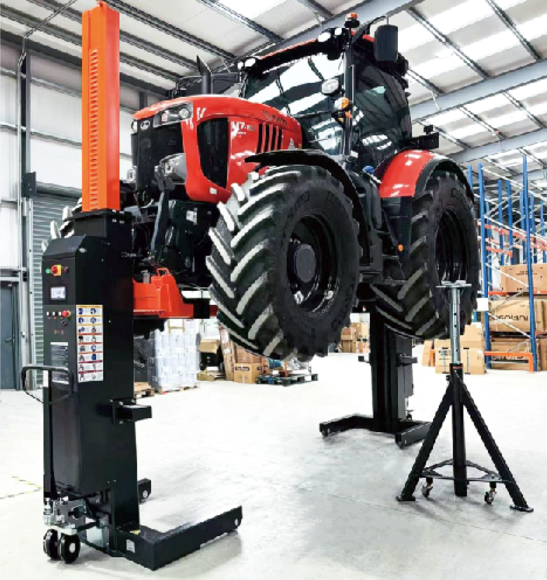

• Støttebukker tilpasset kjøretøyets vekt og arbeidsoppgaven.
• Høydeforlengere på 200 mm og tilhørende støtteadaptere.
• Tverrbjelke og trekantadaptere for aktuelle bruksområder.
• Portabelt løftesett for gaffeltruck.
• Vektvisning på HMI-skjermen.

Merk

• Samlet kapasitet forutsetter at belastningen på hver enkelt søyle ikke overstiger 8 000 kg.
• Kontroller kjøretøyets vektfordeling, hjuldiameter og plassering av hjulgaflene før løfting.
• Søylene skal brukes på underlag som oppfyller produsentens krav til bæreevne og planhet.
• Utvidelse av løftesettet krever kompatible søyler og oppsett i henhold til produsentens anvisninger.
• Produktbilder kan vise ekstrautstyr som ikke inngår i leveransen.
