Beskrivelse
Bruksområder

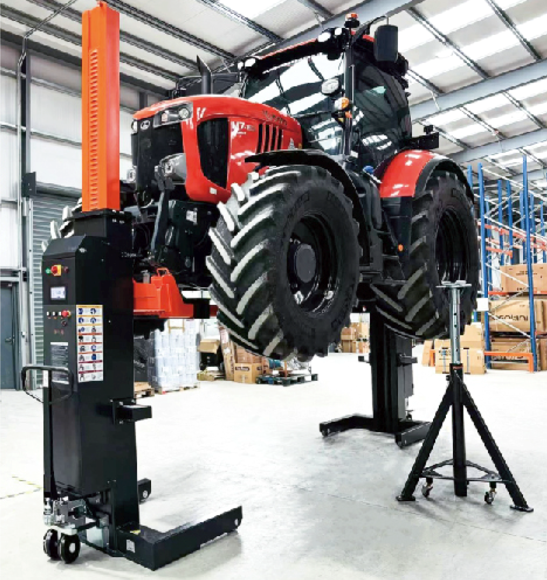

EAE HDM10 er et sett med 4 mobile batteridrevne løftesøyler med 10 000 kg løftekapasitet per søyle og samlet løftekapasitet på 40 000 kg, utviklet for service, reparasjon og vedlikehold av tunge kjøretøy.
Løftesøylene er godt egnet for lastebiler, busser, vogntog, varebiler, anleggskjøretøy og andre tunge kjøretøy innenfor løftesystemets kapasitet og hjuldiameter.

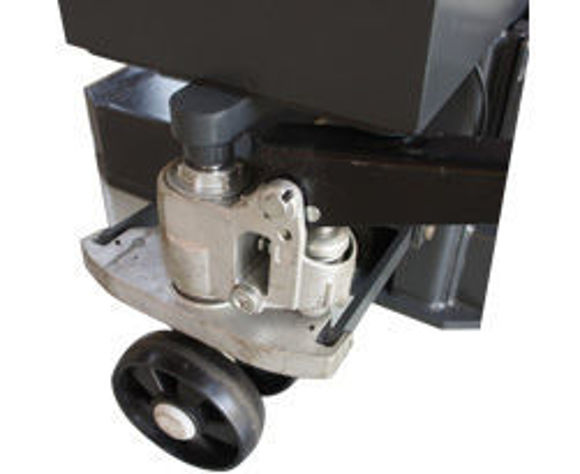

Den mobile konstruksjonen gjør det enkelt å flytte søylene rundt i verkstedet og plassere dem etter kjøretøyets akselavstand og arbeidsoppgave. Systemet kan brukes som et komplett 4-søylers løftesett, og HDM-serien kan bygges ut med flere søyler ved behov.
HDM-serien kan benytte både trådløs og kablet signaloverføring mellom søylene. Batteridrift gir høy fleksibilitet og reduserer behovet for kabler på gulvet under løfting.
HMI-skjerm gjør det enkelt å sette opp nettverk, velge driftsmodus og vise viktige løfteparametere. ID-kort brukes for å aktivere og få tilgang til kontrollsystemet.
Egenskaper
Sett med 4 mobile batteridrevne løftesøyler
Løftekapasitet på 10 000 kg per søyle
Samlet løftekapasitet på 40 000 kg
Utviklet for tunge kjøretøy
Egnet for lastebiler, busser, vogntog og anleggskjøretøy
Kan brukes som komplett 4-søylers løftesett
Kan bygges ut med flere søyler ved behov
Maksimal kombinasjon på opptil 48 uavhengige søyler
Trådløs og kablet signaloverføring
Batteridrevet løftesystem
HMI-skjerm for nettverksoppsett og driftsmodus
Visning av viktige løfteparametere
ID-kort for aktivering og tilgang til kontrollsystemet
Elektrisk låsefrigjøring
DC 24 V sikkerhetsstyring
Akustisk varsling ved siste del av senkingen

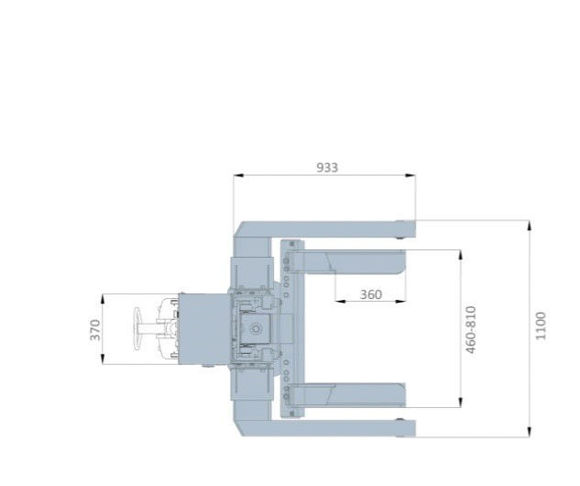

Justerbare hjulgafler
Hjulgafler for dekkdiameter fra 500 til 1250 mm
Nøyaktig kontroll for synkronisering
Mobil og plassbesparende løsning
Utviklet for profesjonell tungbilverksteddrift
Tekniske data
Produkttype: Mobile batteridrevne løftesøyler
Produsent: EAE
Modell: HDM10
Varenummer: EEHDM104
Antall søyler: 4 stk.
Løftekapasitet per søyle: 10 000 kg
Samlet løftekapasitet: 40 000 kg
Låsefrigjøring: Elektrisk

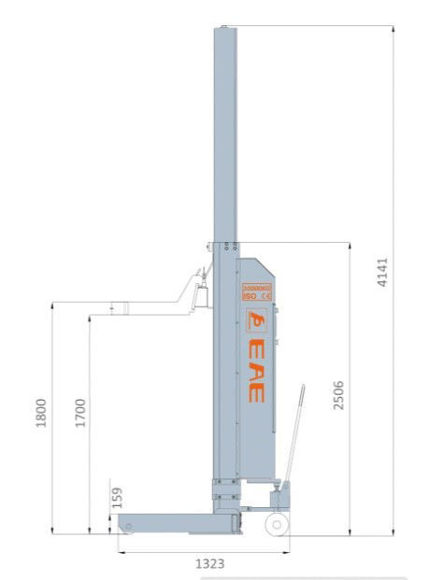

Maks. løftehøyde: 1 800 mm
Minimumshøyde: 159 mm
Løftetid ved full belastning: Ca. 85 sekunder
Motoreffekt per søyle: 2,2 kW
Oljereservoar per søyle: 14 liter
Arbeidstrykk: 22 MPa
Dekkdiameter: 500–1250 mm
Høyde søyle: 2 488 mm
Høyde ved maks. løft: 3 957 mm
Styrespenning: DC 24 V
Strømtilkobling
Drift: Batteridrevet
Lader: AC 110–240 V / 1-fas per søyle
Kommunikasjon: Trådløs og kablet signaloverføring
Leveres med
4 stk. EAE HDM10 mobile løftesøyler
Batteridrevet løftesystem
HMI-skjerm
Elektrisk låsefrigjøring
Justerbare hjulgafler
ID-kortsystem for aktivering
Trådløs og kablet signaloverføring
Integrert lader per søyle
Bruker- og monteringsveiledning
Anbefalt tilbehør
Støttebukker
Høydeforlengere 200 mm
Tverrbjelke
Trekantadaptere
Portabelt gaffeltrucksett
HMI-skjerm med vektvisning
Merk
HDM10 leveres her som sett med 4 mobile løftesøyler.
Hver søyle har 10 000 kg løftekapasitet, og samlet kapasitet for settet er 40 000 kg.
Kjøretøyets totalvekt, vektfordeling og hjuldiameter må alltid kontrolleres før løfting.
Løftesøylene skal kun benyttes på plant, stabilt og egnet underlag.
Kontroller at hjulgaflene er korrekt plassert mot dekkene før løfting.
Løftesystemet kan kombineres med flere søyler, men oppsett og bruk må alltid utføres i henhold til produsentens anvisninger.
Produktbilder kan vise ekstrautstyr som ikke inngår i standardleveransen.
Produktbilder og tekniske spesifikasjoner kan avvike noe fra faktisk leveranse.
