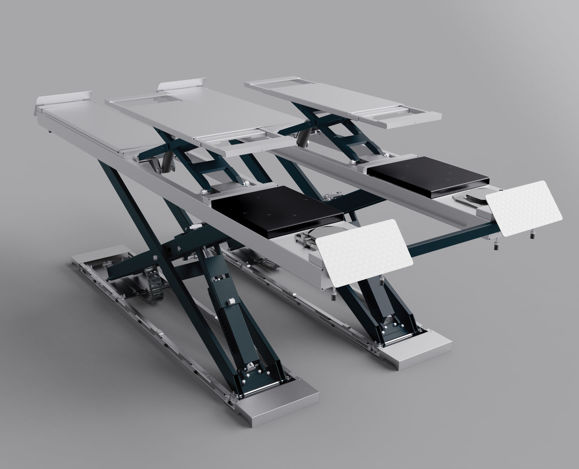

EAE HX50 BWF – galvanisert PKK-kjørebaneløfter 5,0 tonn med PD8-slitasjetester,

Bruksområder

• Kjøretøykontroll og kontroll av slark i hjuloppheng og styring med PD8-slitasjetester.
• Hjulstillingskontroll og justering med svingskiver og bakre glideplater.
• Service og reparasjoner på personbiler, SUV-er og varebiler innenfor løfterens kapasitet og dimensjoner.
• Arbeid på hjul og bremser ved bruk av integrert frihjulsløfter.

Egenskaper

• Elektrohydraulisk sakseløfter med 5 000 kg løftekapasitet.
• Galvanisert utførelse.
• 5 400 mm lange og 650 mm brede kjørebaner.
• Beregnet for nedfelt montering med kjørebanene i gulvnivå når løfteren er senket.
• Integrert frihjulsløfter med 4 000 kg kapasitet og uttrekkbare plattformer.
• Hydraulisk PD8-slitasjetester med åtte bevegelsesretninger.
• Bakre glideplater med pneumatisk låsing og frigjøring.
• Mekaniske sikkerhetslåser med pneumatisk frigjøring.
• Infrarød overvåking av synkroniseringen mellom kjørebanene.
• Separat betjeningsenhet med lavspenningsstyring.

Tekniske data

• Produsent: EAE
• Modell: HX50 BWF med PD8
• Varenummer hos Nordic Lift: EAE EE HX50BWF.GALV+PD
• Produkttype: Elektrohydraulisk kjørebane-sakseløfter
• Montering: Nedfelt
• Løftekapasitet hovedløfter: 5 000 kg
• Kjørebanelengde: 5 400 mm
• Kjørebanebredde: 650 mm per kjørebane
• Minimumshøyde / sammenbygd høyde: 310 mm fra fundamentet
• Maks. høyde på kjørebanene: 2 130 mm fra fundamentet
• Maks. høyde over ferdig gulv ved nedfelt montering: 1 820 mm
• Løftetid: Ca. 25 sekunder
• Løftekapasitet frihjulsløfter: 4 000 kg
• Plattformlengde frihjulsløfter: 1 480–2 200 mm
• Løftehøyde frihjulsløfter: 410 mm over kjørebanene
• Slitasjetester: EAE PD8, hydraulisk
• Maks. aksellast på PD8: 4 000 kg
• Maks. hjullast på PD8: 2 000 kg
• Trykkluft: 6–8 bar

Strømtilkobling

• Motoreffekt for HX50: 2 x 3,5 kW
• Strømforsyning: 3-fas, med nettspenning tilpasset bestilt utførelse.
• Tilkobling og sikringsstørrelse skal følge koblingsskjema og merkeskilt for levert løfter.

Leveres med

• EAE HX50 BWF kjørebaneløfter i galvanisert utførelse.
• Integrert frihjulsløfter med 4 000 kg kapasitet.
• Integrert hydraulisk PD8-slitasjetester.
• Bakre glideplater med pneumatisk låsing.
• Lufthydraulisk traversjekk med 3 000 kg kapasitet.
• To rustfrie svingskiver.
• Hydraulikkaggregat og betjeningsenhet.

Anbefalt tilbehør

• Hjulstillingsapparat.
• Kompatible løfteputer og adaptere til aktuelle kjøretøy.

Merk

• Minimumshøyden på 310 mm beskriver løfterens sammenbygde høyde, ikke en oppkjøringshøyde over gulvet ved nedfelt montering.
• Fundament og utsparing skal utføres etter godkjent monteringstegning for den aktuelle varianten.
• Hovedløfter, frihjulsløfter, traversjekk og slitasjetester har forskjellige kapasitetsgrenser.
• PD8 har maksimalt tillatt aksellast på 4 000 kg, selv om hovedløfterens totale kapasitet er 5 000 kg.

Se mål tegning:  HX50BWF-PD
